Selasa, 09 April 2013

Cara Membersihkan Chuck Bubut(Perawatan Chuck Rahag Tiga : Bagian 2)

0 comments
Setelah sebelumnya bodi chuck kita bongkar dan terbelah dan bagian2 dalamnya dikeluarkan,,maka kita mulai membersihkan bagian2nya satu persatu.

buka as/baut pegangan pin

keluarkan ketiga buah pin(atau apapun namanya)

lepaskan scroll plate (roda gigi payung) dari bodi depan chuck

bersihkan kotoran pada bagian depan dan belakang

bersihkan bodi depan chuck

bersihkan pin

bersihkan bodi belakang chuck

bersihkan juga semua baut dan pen

lumasi gigi payung pada bagian belakang scroll

lumasi juga pin

pasang kembali scroll dan pinnya

pasang bodi belakang chuck

pasang dan kencangkan baut2 pengikat

pasang juga baut pengikat dalam(dari luar)

selesai! pasang kembali rahang chuck seperti biasa, masih bingung liat disini



Continue reading ...

Minggu, 07 April 2013

Cara Membersihkan Chuck Bubut(Perawatan Chuck Rahag Tiga)

0 comments
Suatu ketika mekanik Saya bingung karena tidak bisa melepas benda kerja dari chuck mesin bubut.
"Padahal tadi saya tidak kencang2 banget mencekamnya pak",katanya pada Saya. Setelah Saya Periksa memang Benar keras bgt,tuas kunci chuck sampe bengkok.
Ini adalah salah satu tanda bahwa catok bubut atau chuck rahang tiga ini sudah banyak kotoran didalamnya.
Akhirnya Saya putuskan untuk melepaskan Dan melakukan pembersihan...

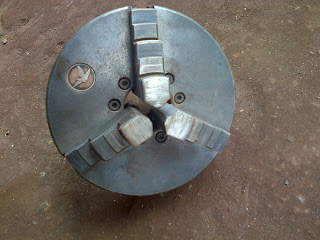

lepaskan chuck dari mesin bubut, seperti dipost disini

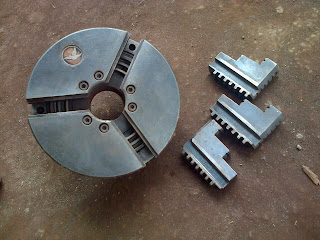

lepaskan rahangnya seperti biasa

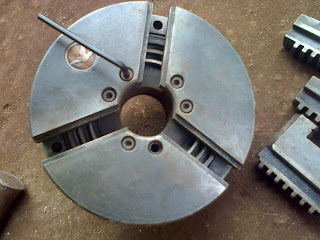

lepaskan baut bodi depan

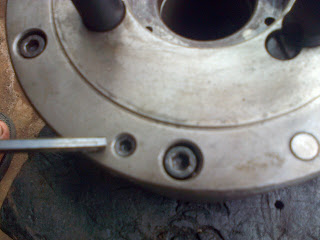

lepaskan baut2 bodi di belakang
putar baut mounting(trecker) untuk melepas bodi depan dan belakang
jika baut trek tidak cukup kuat,beri sedikit tekanan pada pen hingga bodi terbelah

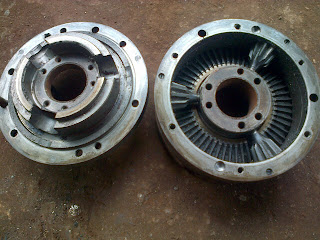

akhirnya,kedua belah bagian chuck rahang tiga terbelah
Sayang sekali saya membuat tutorial ini dengan perangkat mobile sehingga tidak bisa semua gambar terupload sekaligus,maka tutorial cara membersihkan chuck rahang tiga mesin bubut ini akan saya lanjutkan di postingan selanjutnya.
.
Continue reading ...
